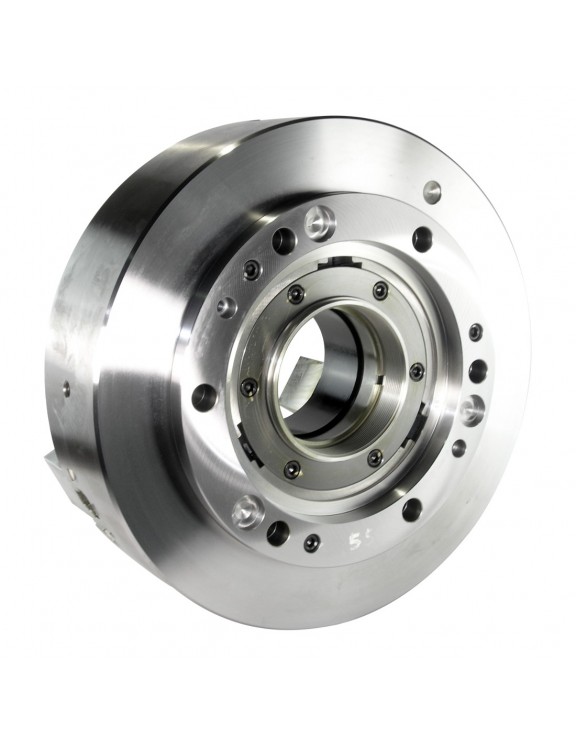

PLATO AUTOMÁTICO DE 3 GARRAS CON PASO DE BARRA KITAGAWA 530MM

PLATO AUTOMÁTICO DE 3 GARRAS CON PASO DE BARRA KITAGAWA 530MM

Name: PLATO AUTOMÁTICO DE 3 GARRAS CON PASO DE BARRA KITAGAWA 530MM
Brand: KITAGAWA
SKU: B-21
Availability: InStock

Ref: B-21

Plato automatico de 3 garras 530mm con paso de barra 117,5mm y max.velocidad 1700rpm.

Capacidad de amarre (mm): 530 max, 87 min

Recorrido de garra (diameter mm): 10.6

Max.fuerza de amarre (kn): 234

Dispositivo de engrase en cada garra base

Plato lider de kitagawa de gran tamaño pueden trabajar con garras duras y blandas.

Envío a domicilio

Desde almacén entre 24 y 72 horas

Envío gratis para pedidos superiores a 600€ en maquinaria nueva

Las tarifas no aplican a maquinaria de grandes dimensiones

¡Recogida en tienda

Tienda física en Manresa

Imprimir PDF producto

¿Tienes dudas? Solicita información aquí

Imprimir PDF producto

¿Tienes dudas? Solicita información aquí

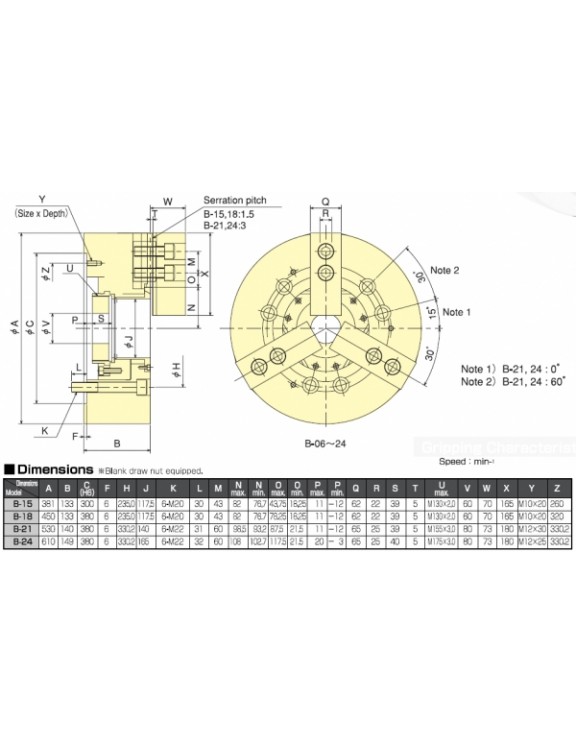

Ficha técnica

PLATOS DE TORNO: 3 GARRAS
AUTOMÁTICO
CON PASO DE BARRA

Descripción

Fabricacion en acero de aleacion de alto grado. Este plato automatico de 3 garras entrega 20% adicional de velocidad, fuerza de amarre y mayor paso de barra en comparacion conplatos convencionales .

Paso de barra (mm): 140

Capacidad de amarre (mm): 530 max, 87 min

Recorrido de garra (diameter mm): 10.6

Recorrido de tuerca (mm): 23

Max.fuerza de accionamiento: 90kn, 9177 kgf

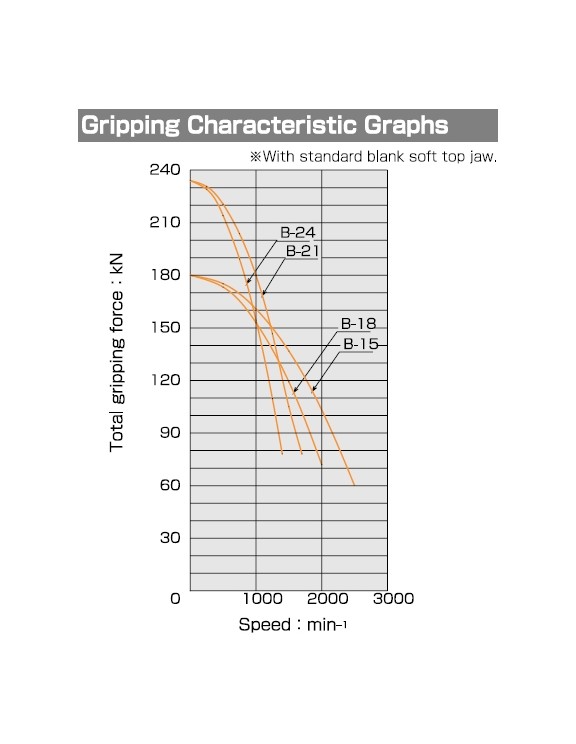

Max.fuerza de amarre: 234 kn, 23861 kgf

Max.velocidad: 1700rpm

Peso con garras blandas 235kg

Momento de inercia: 8.950 kg.m2

Cilindro correspondiente F2511H

Max.presion: 3 mpa, 30.6 cm2

Garras duras ref: HB18B2

Garras blandas ref: SB18A2
