PLATO AUTOMÁTICO 170MM DE ELEVADA PRECISIÓN CON ORIFICIO PASANTE ANCHO KITAGAWA

Name: PLATO AUTOMÁTICO 170MM DE ELEVADA PRECISIÓN CON ORIFICIO PASANTE ANCHO KITAGAWA
Brand: KITAGAWA
SKU: BR06
Availability: InStock

Ref: BR06

Mandril de ajuste automático, de tres garras, diámetro 170 mm, con paso de la barra de 53 mm y velocidad máxima de 6000 rpm.

Elevada precisión de ajuste estándar, de 0.01 mm o inferior, con garras perfiladas en una barra de prueba.

Indicado para transferir la pieza a elaborar con un contramandril.

Baja fuerza centrífuga a altas velocidades.

Intercambiable con B206, BB206 y QJR07.

Capacidad de amarre (mm): 170 max, 16 min

Recorrido de garra (diameter mm): 5.5

Max.fuerza de amarre (kn): 58.5

Dientes garra base: 1,5 mm x 60°

Envío a domicilio

Desde almacén entre 24 y 72 horas

Envío gratis para pedidos superiores a 600€ en maquinaria nueva

Las tarifas no aplican a maquinaria de grandes dimensiones

¡Recogida en tienda

Tienda física en Manresa

Imprimir PDF producto

¿Tienes dudas? Solicita información aquí

Imprimir PDF producto

¿Tienes dudas? Solicita información aquí

Ficha técnica

PLATOS DE TORNO: 3 GARRAS
AUTOMÁTICO
CON PASO DE BARRA

Descripción

Fabricacion en acero de aleacion de alto grado. Este plato automatico de 3 garras entrega 20% adicional de velocidad, fuerza de amarre y mayor paso de barra en comparacion con platos convencionales .

Paso de barra (mm): 53

Capacidad de amarre (mm): 170 max, 16 min

Recorrido de garra (diameter mm): 5.5

Recorrido de tuerca (mm): 12

Max.fuerza de accionamiento: 23 kN, 2345 kgf

Max.fuerza de amarre: 58.5 kn, 5965 kgf

Max.velocidad: 6000rpm

Peso con garras blandas 12.8kg

Momento de inercia: 0.052 kg.m2

Cilindro correspondiente: SR1453, SS1453K

Max.presion: 2.6 MPa (26.5 cm²)/2.4 MPa (24.5 cm²)

Garras blandas ref: SB06B1

10 otros productos en la misma categoría:

Platos

PLATO AUTOMÁTICO DE 3 GARRAS CON PASO DE BARRAX KITAGAWA 530MM

KITAGAWA

B-18

Plato automatico de 3 garras 450mm con paso de barra 117,5mm y max.velocidad 2000rpm. Capacidad de amarre (mm): 450 max, 30 min Recorrido de garra (diameter mm): 10.6 Max.fuerza de amarre (kn): 180 Dispositivo de engrase en cada garra base Plato lider de kitagawa de gran tamaño pueden trabajar con garras duras y blandas.

Ver

Platos

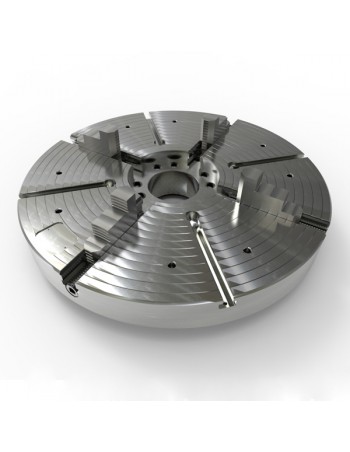

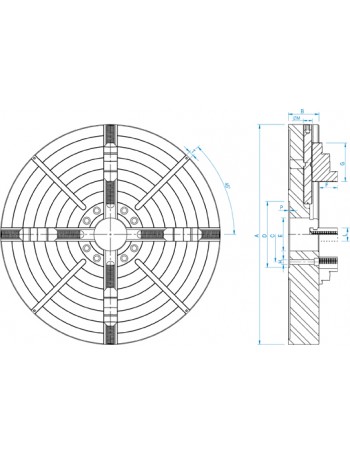

PLATOS DE 4 GARRAS MONOBLOC INDEPENDIENTES TDG

TDG

Estos platos vienen acompañados de dos juegos de garra monobloc: uno para amarre interno y otro para amarre externo. CARACTERÍSTICAS Cuerpo de acero Garras reversibles monobloc Acoplamiento directo Husillos templados y rectificados Ranuras en "T" a partir de diámetro 500 mm (20") Otras medidas superiores bajo consulta Pesos aproximados

Ver

Platos

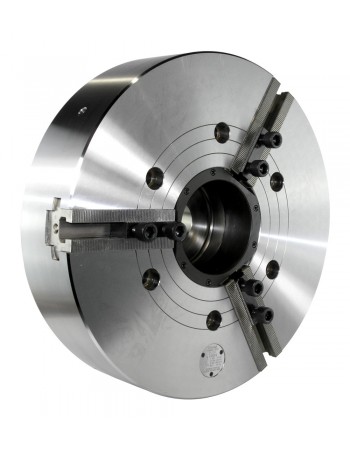

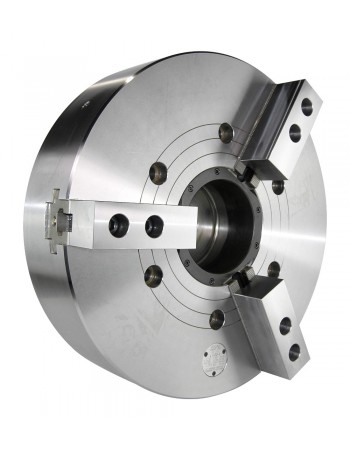

PLATO AUTOMÁTICO DE 3 GARRAS CON PASO DE BARRA KITAGAWA 610MM

KITAGAWA

B-24

Plato automatico de 3 garras 610mm con paso de barra 117,5mm y max.velocidad 1400rpm. Capacidad de amarre (mm): 610 max, 109 min Recorrido de garra (diameter mm): 10.6 Max.fuerza de amarre (kn): 234 Dispositivo de engrase en cada garra base Plato lider de kitagawa de gran tamaño pueden trabajar con garras duras y blandas.

Ver

Platos

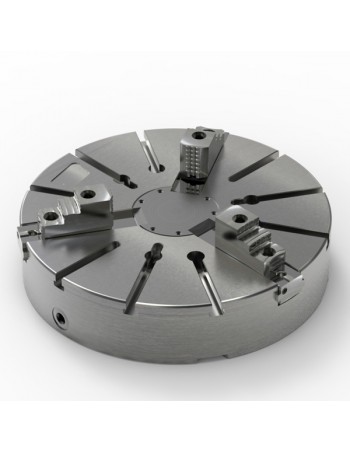

PLATOS AUTOCENTRANTES DE 3 GARRAS VTL PARA TORNO VERTICAL TDG

TDG

Estos platos están diseñados con el objetivo de aportar gran precisión en el centraje vertical de la pieza y facilitar la evacuación de viruta, montando garras base extra largas que cubren la totalidad del canal y escondidas bajo la cara del plato para incrementar su robustez. Asimismo, el plato cuenta con una tapa central para un sellado completo....

Ver

Platos

PLATOS DE 4 GARRAS PARTIDAS INDEPENDIENTES TDG

TDG

Estos platos vienen montados con un juego de garras base y un juego de garras superiores duras reversible para poder realizar amarre interno y externo. CARACTERÍSTICAS Cuerpo de acero Acoplamiento directo Husillos templados y rectificados Ranuras en "T" a partir de diámetro 500 mm (20") Otras medidas superiores bajo consulta Pesos aproximados

Ver

Platos

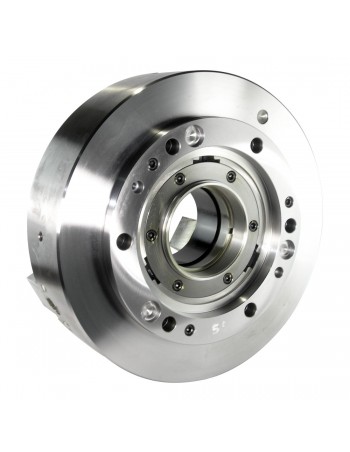

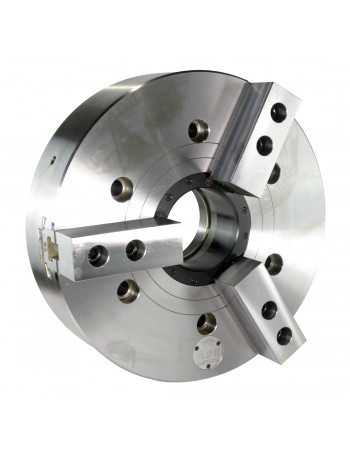

PLATO AUTOMÁTICO DE 3 GARRAS CON PASO DE BARRA KITAGAWA 530MM

KITAGAWA

B-21

Plato automatico de 3 garras 530mm con paso de barra 117,5mm y max.velocidad 1700rpm. Capacidad de amarre (mm): 530 max, 87 min Recorrido de garra (diameter mm): 10.6 Max.fuerza de amarre (kn): 234 Dispositivo de engrase en cada garra base Plato lider de kitagawa de gran tamaño pueden trabajar con garras duras y blandas.

Ver

Accesorios

PLATO AUTOMÁTICO 315MM DE ELEVADA PRECISIÓN CON ORIFICIO PASANTE ANCHO KITAGAWA

KITAGAWA

BR12

Mandril de ajuste automático, de tres garras, diámetro 315mm, con paso de la barra de 106 mm y velocidad máxima de 3500 rpm. Elevada precisión de ajuste estándar, de 0.01 mm o inferior, con garras perfiladas en una barra de prueba. Indicado para transferir la pieza a elaborar con un contra mandril. Baja fuerza centrífuga a altas velocidades....

Ver

Platos

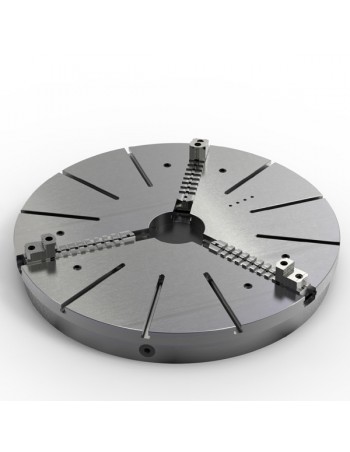

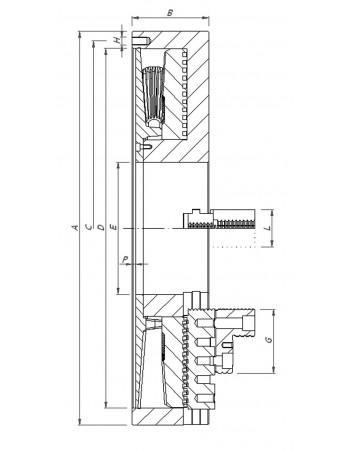

PLATOS AUTOCENTRANTES DE 3 GARRAS PARA TORNO VERTICAL TDG
