CENTRO DE MECANIZADO DE 4 EJES MG-3300/4

Características Principales

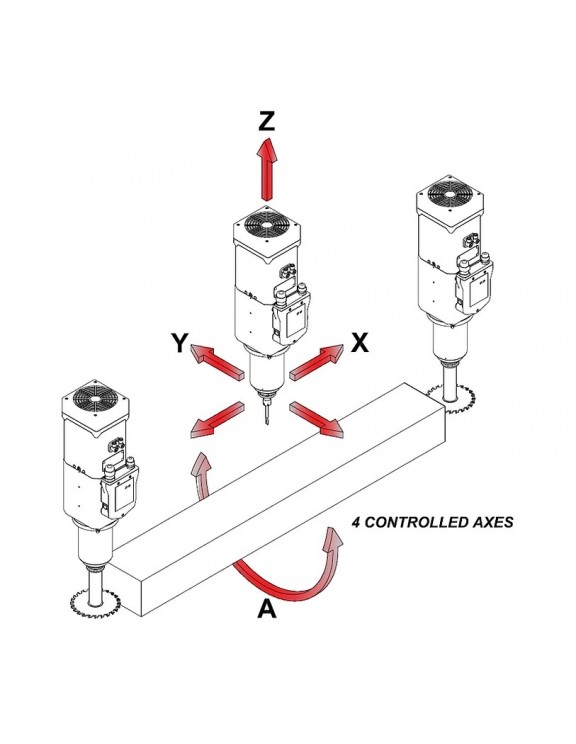

Columna Desplazable y Husillo Vertical: Este centro de mecanizado cuenta con una columna desplazable y un husillo vertical, controlado por CNC con 4 ejes, incluyendo la rotación de la mesa que permite cualquier ángulo desde -90° a +90° en ciclo automático.

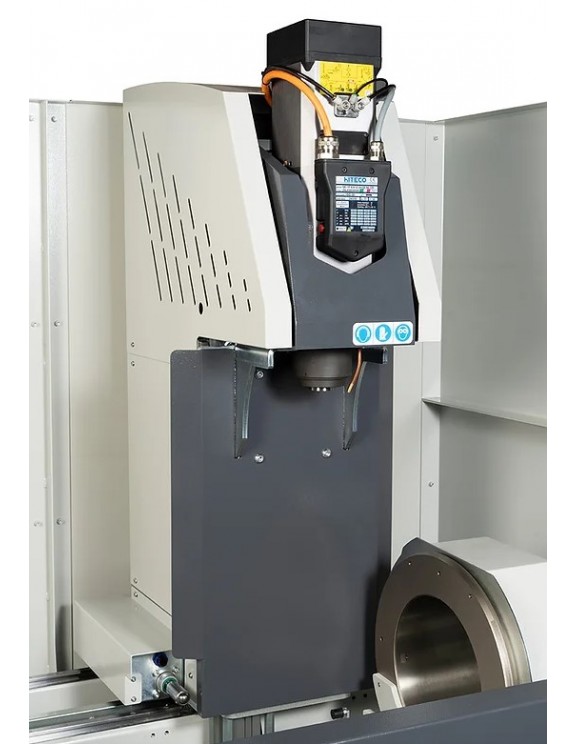

Motor Mandril HITECO: Equipado con un motor mandril estándar HITECO de 5,5 kW que opera a velocidades de 2000 a 20000 rpm, con un cono ISO30 de cambio rápido mediante fijación neumática.

Cambio Automático de Herramienta: Capacidad para 4 herramientas, ampliable a 8, facilitando la versatilidad y eficiencia en las operaciones.

Versatilidad de Materiales: Adecuado para trabajar con aluminio, PVC y hierro hasta 4 mm, así como acero inoxidable hasta 3 mm con herramientas opcionales.

Control y Seguridad: Equipado con un dispositivo de seguridad a dos manos para iniciar el ciclo y un sistema de lubricación por niebla (aceite emulsionado).

Detalle Técnico

Movimientos y Ejes:

Ejes controlados numéricamente con 4 motores brushless.

Eje de transmisión con piñón y cremallera de dientes inclinados.

Movimiento del eje y rieles de sujeción mediante husillo de bolas de recirculación y servodrive.

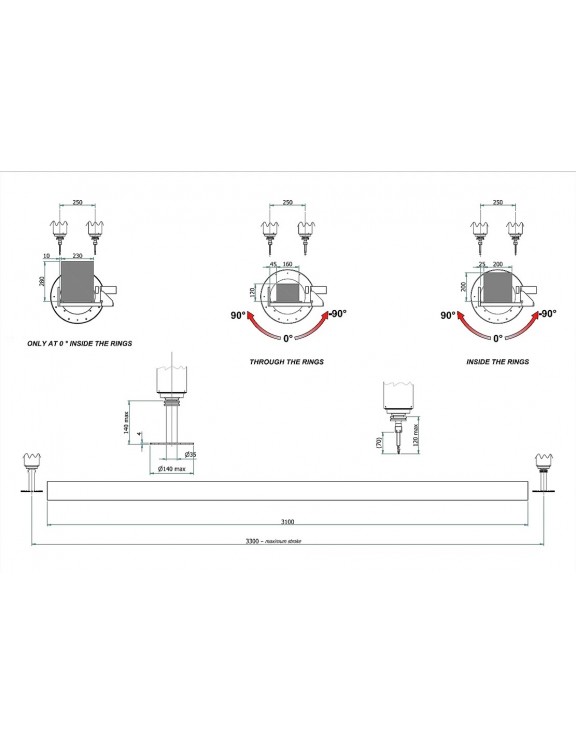

Carrera del eje X-Y-Z: 3300-250-200 mm.

Velocidad de posicionamiento del eje X-Y-Z: 65-25-25 m/min.

Tolerancia de posicionamiento de ejes: +/- 0,1 mm.

Herramientas y Mordazas:

Conos de almacén de herramientas ISO30.

4 pinzas neumáticas horizontales con dispositivo de baja presión.

Mordazas de PVC regulables mediante llaves.

Tornillo de banco de capacidad (bxh): 16x120 mm.

Fresa de diámetro: 10 mm.

Hoja de diámetro máximo: 140 mm.

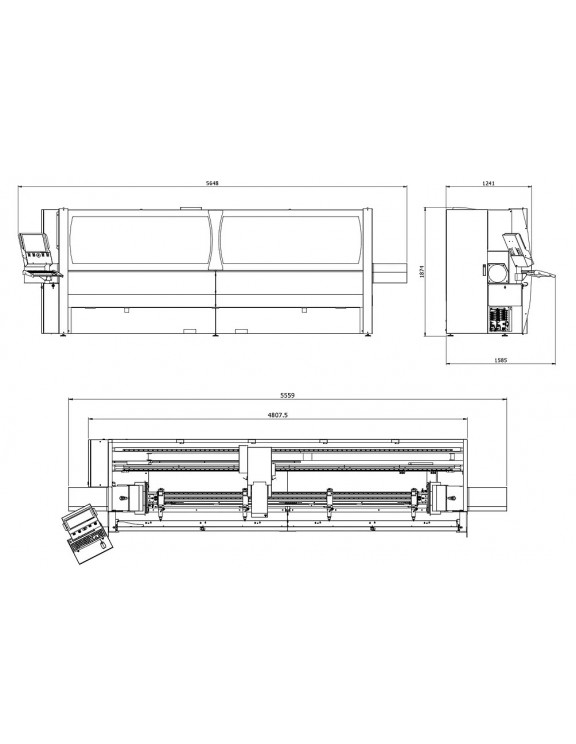

Dimensiones y Peso:

Peso: 1850 kg.

Sistema de Control:

NC - PC industrial con microprocesador Intel.

Pantalla LCD - TFT (800 x 600) color de 10,4" - pantalla táctil.

Sistema operativo Windows XP Embedded RT.

Software dimensional 3D y software de posicionamiento de vicio de indicación con línea de referencia de métrica.

Puerto USB 2.0 en el panel de control y toma Ethernet RJ45.

Conexión de lector de código de barras preinstalado.

Consola giratoria para una fácil operación.

Fuente de Alimentación:

Fuente de alimentación (fase de árbol + neutro) 380/400V 50/60Hz.

Fase de accionamiento del husillo: 5,5 kW.

Velocidad del husillo ajustable: 2000-20000 RPM.

Rotación y Ajustes:

Base abrazadera ajustable eje basculante: -90º a +90º.

Eje de rotación de tiempo: 0 a 90° en 2 segundos.

​

​
